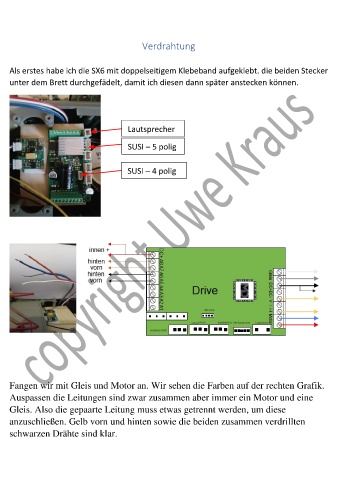

Verdrahtung


   Als erstes habe ich die SX6 mit doppelseitigem Klebeband aufgeklebt. die beiden Stecker
   unter dem Brett durchgefädelt, damit ich diesen dann später anstecken können.





                                 Lautsprecher

                                 SUSI – 5 polig


                                 SUSI – 4 polig


























   Fangen wir mit Gleis und Motor an. Wir sehen die Farben auf der rechten Grafik.
   Auspassen die Leitungen sind zwar zusammen aber immer ein Motor und eine
   Gleis. Also die gepaarte Leitung muss etwas getrennt werden, um diese
   anzuschließen. Gelb vorn und hinten sowie die beiden zusammen verdrillten
   schwarzen Drähte sind klar.
