Drehscheibe 30

2.6 Verdrahtung mit BiDiB

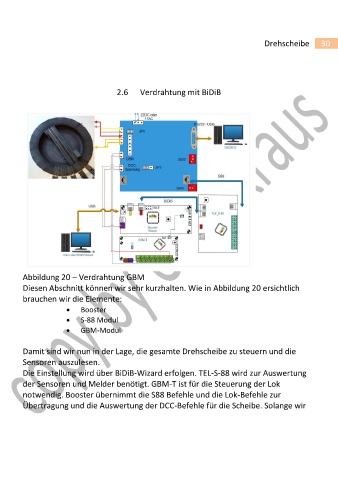

Abbildung 20 – Verdrahtung GBM
Diesen Abschnitt können wir sehr kurzhalten. Wie in Abbildung 20 ersichtlich
brauchen wir die Elemente:
• Booster
• S-88 Modul
• GBM-Modul

Damit sind wir nun in der Lage, die gesamte Drehscheibe zu steuern und die
Sensoren auszulesen.
Die Einstellung wird über BiDiB-Wizard erfolgen. TEL-S-88 wird zur Auswertung
der Sensoren und Melder benötigt. GBM-T ist für die Steuerung der Lok
notwendig. Booster übernimmt die S88 Befehle und die Lok-Befehle zur
Übertragung und die Auswertung der DCC-Befehle für die Scheibe. Solange wir
