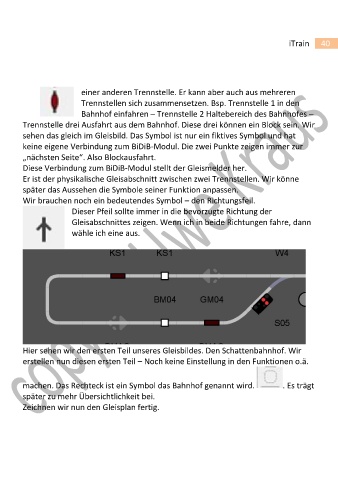

iTrain 40

einer anderen Trennstelle. Er kann aber auch aus mehreren
Trennstellen sich zusammensetzen. Bsp. Trennstelle 1 in den
Bahnhof einfahren – Trennstelle 2 Haltebereich des Bahnhofes –
Trennstelle drei Ausfahrt aus dem Bahnhof. Diese drei können ein Block sein. Wir
sehen das gleich im Gleisbild. Das Symbol ist nur ein fiktives Symbol und hat
keine eigene Verbindung zum BiDiB-Modul. Die zwei Punkte zeigen immer zur
„nächsten Seite“. A so Blockausfahrt.
Diese Verbindung zum BiDiB-Modul stellt der Gleismelder her.
Er ist der physikalische Gleisabschnitt zwischen zwei Trennstellen. Wir könne
später das Aussehen die Symbole seiner Funktion anpassen.
Wir brauchen noch ein bedeutendes Symbol – den Richtungsfeil.
Dieser Pfeil sollte immer in die bevorzugte Richtung der
Gleisabschnittes zeigen. Wenn ich in beide Richtungen fahre, dann
wähle ich eine aus.

Hier sehen wir den ersten Teil unseres Gleisbildes. Den Schattenbahnhof. Wir
erstellen nun diesen ersten Teil – Noch keine Einstellung in den Funktionen o.ä.

machen. Das Rechteck ist ein Symbol das Bahnhof genannt wird. . Es trägt
später zu mehr Übersichtlichkeit bei.
Zeichnen wir nun den Gleisplan fertig.
