Was ist Digitale Modellbahn? 4

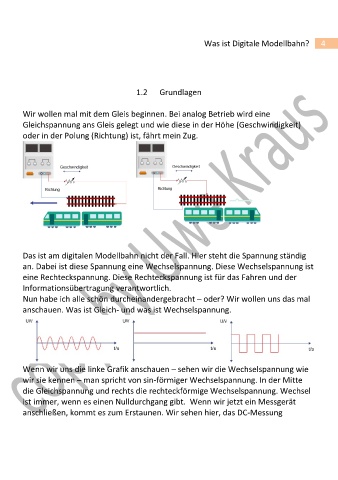

1.2 Grundlagen

Wir wollen mal mit dem Gleis beginnen. Bei analog Betrieb wird eine
Gleichspannung ans Gleis gelegt und wie diese in der Höhe (Geschwindigkeit)
oder in der Polung (Richtung) ist, fährt mein Zug.

Das ist am digitalen Modellbahn nicht der Fall. Hier steht die Spannung ständig
an. Dabei ist diese Spannung eine Wechselspannung. Diese Wechselspannung ist
eine Rechteckspannung. Diese Rechteckspannung ist für das Fahren und der
Informationsübertragung verantwortlich.
Nun habe ich alle schön durcheinandergebracht – oder? Wir wollen uns das mal
anschauen. Was ist Gleich- und was ist Wechselspannung.

Wenn wir uns die linke Grafik anschauen – sehen wir die Wechselspannung wie
wir sie kennen – man spricht von sin-förmiger Wechselspannung. In der Mitte
die Gleichspannung und rechts die rechteckförmige Wechselspannung. Wechsel
ist immer, wenn es einen Nulldurchgang gibt. Wenn wir jetzt ein Messgerät
anschließen, kommt es zum Erstaunen. Wir sehen hier, das DC-Messung
