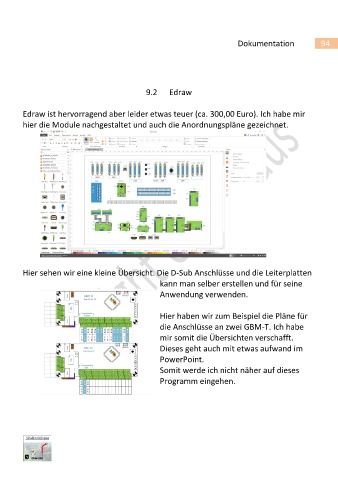

Die Programmierung 94
Abbildung 87 – Schnittstelle - GBM
Den oberen Bereich haben wir ja schon eingestellt. Im unteren Bereich stellen wir nun die Zugehörigkeit
des Rückmelders zur Realen Baugruppe ein. Diese Baugruppe ist der sogenannte Knoten. Wenn wir diesen
öffnen kommen alle Baugruppen die Rückmelder besitzen und am BiDiB Bus sich befinden zu Auswahl. Dabei
aufpassen der BiDiB ist ein BUS – er muss am Anfang und am Ende durch eine Kurzschlussbrücke
abgeschlossen sein.
Wir haben oben den GBM-Master ausgesucht und dabei den Letzten von 3 GBM mit der Adresse 37
angewählt. Das bedeutet der 1. GBM geht von Bit 0 bis 15 (der zweite von Bit 16 bis 31 und der dritte von Bit
32 bis 47.
Bit 0 1 2 3 4 …15
