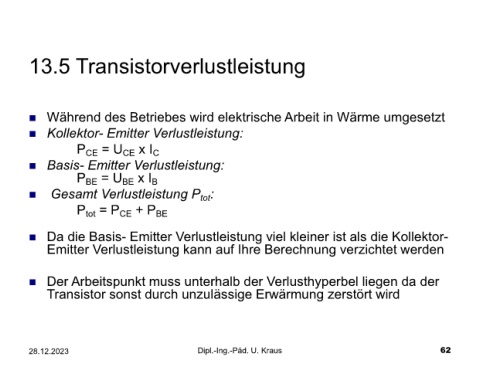

13.5 Transistorverlustleistung

 Während des Betriebes wird elektrische Arbeit in Wärme umgesetzt

 Kollektor- Emitter Verlustleistung:

P CE = U CE x I C

 Basis- Emitter Verlustleistung:

P BE = U BE x I B

 Gesamt Verlustleistung P :
tot
P tot = P CE + P BE

 Da die Basis- Emitter Verlustleistung viel kleiner ist als die Kollektor-

Emitter Verlustleistung kann auf Ihre Berechnung verzichtet werden

 Der Arbeitspunkt muss unterhalb der Verlusthyperbel liegen da der

Transistor sonst durch unzulässige Erwärmung zerstört wird
